En el ámbito de la ingeniería moderna, la simulación juega un papel crucial en el diseño y desarrollo de productos innovadores. Siemens NX, una poderosa herramienta de diseño asistido por computadora (CAD), ofrece capacidades de simulación avanzadas que permiten a los ingenieros optimizar sus diseños antes de la producción física. En este artículo, exploraremos detalladamente las funciones de simulación de Siemens NX, sus beneficios, características y cómo pueden aplicarse en diversos sectores industriales. Además, mencionaremos cómo DePLM puede ofrecer servicios de consultoría especializados para maximizar el potencial de Siemens NX en sus proyectos.
¿Qué es Siemens NX y cuáles son sus capacidades de simulación?
Siemens NX es un software integral de diseño, ingeniería y fabricación asistida por computadora desarrollado por Siemens PLM Software. Sus capacidades de simulación abarcan desde análisis estructurales hasta dinámicas de fluidos, permitiendo a los ingenieros validar y optimizar diseños en un entorno virtual. La integración de herramientas de simulación dentro de la misma plataforma CAD facilita un flujo de trabajo más eficiente y coherente.
Las capacidades de simulación de Siemens NX incluyen:
- Análisis de Elementos Finitos (FEA): Para evaluar el comportamiento estructural bajo cargas diversas.
- Dinámica de Fluidos Computacional (CFD): Para estudiar el flujo de fluidos y transferencia de calor.
- Simulación de Movimiento: Para analizar mecanismos y movimientos complejos.
- Optimización Topológica: Para reducir peso y material sin comprometer la integridad estructural.
Estas funciones permiten a los ingenieros anticipar y resolver problemas potenciales, reduciendo costos y tiempo en el proceso de desarrollo.
¿Cómo funciona el Análisis de Elementos Finitos (FEA) en Siemens NX?
El Análisis de Elementos Finitos (FEA) en Siemens NX divide un modelo complejo en pequeñas formas geométricas simples llamadas elementos finitos. Al aplicar condiciones de contorno y cargas, el software calcula cómo reaccionará cada elemento, proporcionando una visión detallada del comportamiento estructural.
Por ejemplo, en 2021, una empresa automotriz utilizó Siemens NX FEA para analizar el chasis de un vehículo eléctrico, optimizando su diseño para soportar cargas sin aumentar el peso. Esto resultó en una reducción del 15% en el peso total y mejoras en la eficiencia energética.
¿Qué beneficios ofrece la Dinámica de Fluidos Computacional (CFD) en Siemens NX?
La Dinámica de Fluidos Computacional (CFD) en Siemens NX permite simular el flujo de fluidos y la transferencia de calor en y alrededor de los productos. Los beneficios incluyen:
- Optimización Aerodinámica: Mejora del rendimiento de vehículos y aeronaves.
- Eficiencia Térmica: Diseño de sistemas de enfriamiento más efectivos.
- Reducción de Prototipos Físicos: Menor necesidad de pruebas en túneles de viento o laboratorios.
Un caso real es el de una empresa aeroespacial que, en 2020, utilizó Siemens NX CFD para diseñar las alas de un avión, logrando una mejora del 8% en la eficiencia del combustible.
¿Cómo se utiliza la Simulación de Movimiento en Siemens NX?
La Simulación de Movimiento en Siemens NX analiza cómo los componentes interactúan en un ensamblaje en movimiento. Esto es esencial para:
- Verificar Mecanismos: Asegurar que las partes móviles funcionen sin interferencias.
- Optimizar Diseño Mecánico: Mejorar la eficiencia y reducir el desgaste.
- Analizar Fuerzas y Momentos: Comprender las cargas dinámicas en los componentes.
Por ejemplo, en el diseño de una caja de cambios, la simulación de movimiento permite visualizar cómo engranan los piñones y detectar posibles problemas antes de la fabricación.
¿Qué es la Optimización Topológica en Siemens NX y por qué es importante?
La Optimización Topológica es una función que permite reducir el material de un componente manteniendo su integridad estructural. Siemens NX utiliza algoritmos avanzados para determinar dónde se puede eliminar material sin afectar el rendimiento.
La importancia radica en:
- Reducción de Peso: Fundamental en sectores como aeroespacial y automotriz.
- Ahorro de Materiales: Disminuye costos de producción.
- Innovación en Diseño: Permite crear geometrías complejas que serían difíciles de concebir manualmente.
En 2019, una empresa de bicicletas utilizó esta función para diseñar un cuadro más ligero, reduciendo el peso en un 12% y manteniendo la resistencia necesaria.
¿Cómo integran las funciones de simulación el diseño y la manufactura en Siemens NX?
Siemens NX ofrece una plataforma unificada donde el diseño, la simulación y la manufactura están interconectados. Las modificaciones en el modelo CAD se reflejan automáticamente en las simulaciones, lo que permite:
- Flujo de Trabajo Eficiente: Menos tiempo en transferir datos entre software.
- Reducción de Errores: Minimiza discrepancias entre diseño y análisis.
- Colaboración Mejorada: Equipos de diseño y análisis trabajan en armonía.
Esta integración es vital para mantener la coherencia y calidad en proyectos complejos, como la fabricación de componentes médicos de precisión.
¿Qué ventajas ofrecen las funciones de simulación de Siemens NX para ingenieros?
Las funciones de simulación de Siemens NX proporcionan ventajas significativas:
- Validación Temprana: Detectar y corregir problemas en etapas iniciales.
- Innovación Acelerada: Experimentar con múltiples escenarios rápidamente.
- Competitividad: Productos de mayor calidad en menor tiempo.
- Cumplimiento Normativo: Asegurar que los diseños cumplen con estándares industriales.
Estas ventajas permiten a las empresas mantenerse a la vanguardia en mercados cada vez más exigentes.

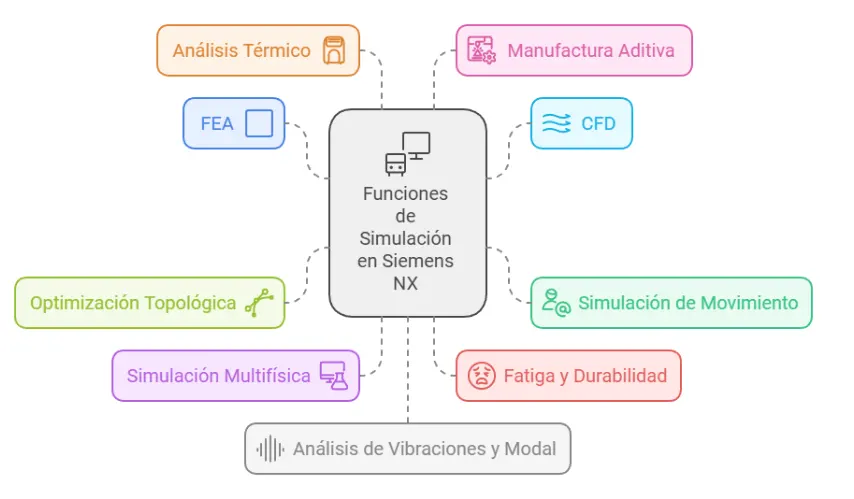

Resumen de las Funciones de Simulación en Siemens NX
A continuación se presenta una tabla que resume las principales funciones de simulación disponibles en Siemens NX, incluyendo sus descripciones y los beneficios que aportan a los ingenieros:
| Función de Simulación | Descripción | Beneficios |
| Análisis de Elementos Finitos (FEA) | Permite evaluar el comportamiento estructural de componentes y ensamblajes bajo diversas cargas y condiciones. Utiliza una malla para dividir el modelo en elementos finitos. | – Identificar puntos críticos y posibles fallas.- Optimizar diseños para resistencia y durabilidad.- Reducir costos al minimizar prototipos físicos. |
| Dinámica de Fluidos Computacional (CFD) | Simula el flujo de fluidos y la transferencia de calor en y alrededor de los productos. Analiza parámetros como presión, velocidad y temperatura en sistemas fluidos. | – Mejorar eficiencia aerodinámica e hidráulica.- Optimizar sistemas de enfriamiento.- Reducir pérdidas energéticas y aumentar rendimiento. |
| Simulación de Movimiento | Analiza el comportamiento cinemático y dinámico de mecanismos y ensamblajes en movimiento. Permite visualizar interacciones y detectar interferencias entre componentes móviles. | – Verificar funcionamiento correcto de mecanismos.- Optimizar movimientos para eficiencia.- Prevenir colisiones y desgastes prematuros. |
| Optimización Topológica | Utiliza algoritmos avanzados para determinar la distribución óptima de material en un componente, eliminando exceso sin comprometer integridad estructural. | – Reducir peso y costos de material.- Mejorar rendimiento estructural.- Fomentar diseños innovadores y eficientes. |
| Simulación Multifísica | Permite el análisis simultáneo de múltiples fenómenos físicos, como interacciones térmicas, estructurales y de fluidos en un modelo integrado. | – Comprender interacciones complejas.- Predecir comportamientos más precisos.- Optimizar diseños para condiciones reales de operación. |
| Análisis de Fatiga y Durabilidad | Evalúa cómo los componentes responden a cargas cíclicas y predice la vida útil bajo diferentes condiciones de uso. | – Prevenir fallas por fatiga.- Aumentar confiabilidad y seguridad.- Planificar mantenimiento y reemplazo de piezas. |
| Análisis Térmico | Simula la distribución de temperaturas y flujos de calor en componentes y sistemas, considerando conducción, convección y radiación. | – Diseñar sistemas de gestión térmica eficientes.- Prevenir sobrecalentamiento.- Mejorar eficiencia energética. |
| Simulación de Fabricación Aditiva | Analiza y optimiza procesos de impresión 3D, considerando factores como distorsión térmica y tensiones residuales durante la fabricación. | – Mejorar calidad de piezas impresas.- Reducir errores y desperdicios.- Acelerar desarrollo de productos innovadores. |
| Análisis de Vibraciones y Modal | Estudia frecuencias naturales y modos de vibración de estructuras, ayudando a evitar resonancias y problemas asociados con vibraciones indeseadas. | – Asegurar integridad estructural bajo dinámicas.- Reducir ruido y mejorar confort.- Optimizar diseños para aplicaciones específicas. |
| Optimización de Diseño Paramétrico | Permite explorar múltiples variantes de diseño ajustando parámetros clave y evaluando automáticamente el desempeño de cada una mediante simulaciones integradas. | – Identificar diseño óptimo eficientemente.- Reducir tiempo de desarrollo.- Facilitar decisiones basadas en datos. |
Estas funciones integradas en Siemens NX ofrecen a los ingenieros la capacidad de validar y mejorar sus diseños en etapas tempranas, aumentando la eficiencia y reduciendo costos en el proceso de desarrollo.
¿Cómo ayuda DePLM en la implementación de Siemens NX?
DePLM ofrece servicios de consultoría especializados en Siemens NX, brindando:
- Asesoría Personalizada: Evaluación de necesidades y soluciones a medida.
- Capacitación Profesional: Formación en las funciones de simulación y mejores prácticas.
- Soporte Técnico: Resolución de problemas y optimización de procesos.
- Integración de Sistemas: Conexión de Siemens NX con otras herramientas y plataformas.
Con DePLM, las empresas pueden maximizar el rendimiento de Siemens NX y mejorar sus procesos de ingeniería.
¿Qué diferencia a Siemens NX de otras herramientas como Solid Edge y SolidWorks?
Siemens NX se distingue por sus capacidades avanzadas de simulación y su integración total entre diseño y análisis. Mientras que Solid Edge y SolidWorks son excelentes herramientas de diseño, Siemens NX ofrece funcionalidades más robustas para proyectos complejos.
Para una comparación detallada entre Solid Edge y SolidWorks, puede visitar:
Comparación entre Solid Edge y SolidWorks
Este enlace proporciona información valiosa para entender las diferencias y seleccionar la herramienta adecuada.
¿Dónde puedo aprender más sobre Siemens PLM y sus soluciones?
Para profundizar en las soluciones ofrecidas por Siemens PLM, incluyendo Siemens NX, puede consultar:
Este recurso ofrece una visión completa de las herramientas disponibles y cómo pueden beneficiar a su empresa.
Preguntas Frecuentes
¿Siemens NX es adecuado para mi industria?
Siemens NX es versátil y se adapta a diversas industrias como automotriz, aeroespacial, maquinaria pesada, y más. Sus funciones de simulación avanzadas son especialmente útiles en sectores que requieren alta precisión y optimización.
¿Qué requisitos de hardware necesita Siemens NX para simulaciones complejas?
Para simulaciones intensivas, se recomienda una estación de trabajo con procesadores de alto rendimiento, al menos 32 GB de RAM y una tarjeta gráfica profesional compatible con OpenGL.
¿Puedo integrar Siemens NX con otros software de gestión?
Sí, Siemens NX se integra fácilmente con sistemas de gestión de datos como Teamcenter, también de Siemens, facilitando la gestión del ciclo de vida del producto.
¿Cómo puedo capacitar a mi equipo en el uso de las funciones de simulación?
DePLM ofrece programas de capacitación adaptados a las necesidades de su equipo, asegurando una transición efectiva y aprovechamiento completo de las herramientas.
¿Las funciones de simulación de Siemens NX están actualizadas con las últimas investigaciones?
Siemens NX se actualiza regularmente, incorporando avances tecnológicos y resultados de investigaciones científicas para mantener sus herramientas a la vanguardia.
¿Es posible personalizar las simulaciones según mis necesidades específicas?
Sí, Siemens NX permite personalizar parámetros y crear entornos de simulación específicos, adaptándose a requisitos particulares de proyectos.
¿Qué soporte ofrece Siemens para resolver problemas técnicos?
Además del soporte directo de Siemens, DePLM proporciona asistencia técnica especializada, ayudando a resolver problemas y optimizar el uso del software.
¿Cómo afecta el uso de simulaciones al tiempo total de desarrollo?
Aunque las simulaciones requieren tiempo inicial, reducen significativamente el tiempo total al minimizar prototipos físicos y evitar retrabajos por fallas no detectadas.
¿Puedo realizar simulaciones térmicas y estructurales simultáneamente?
Sí, Siemens NX permite realizar simulaciones multifísicas, analizando interacciones entre diferentes fenómenos como térmico, estructural y fluido.
¿Las simulaciones en Siemens NX cumplen con estándares internacionales?
Las herramientas de Siemens NX están diseñadas para cumplir con estándares internacionales, facilitando el cumplimiento normativo en diversos mercados.
En resumen, las funciones de simulación de Siemens NX ofrecen a los ingenieros una poderosa herramienta para optimizar diseños, reducir costos y acelerar el desarrollo de productos. La integración de diversas capacidades de simulación en una sola plataforma facilita un flujo de trabajo eficiente y coherente. Con el apoyo de DePLM y sus servicios de consultoría, las empresas pueden aprovechar al máximo estas herramientas, adaptándolas a sus necesidades específicas y manteniéndose competitivas en un mercado global en constante evolución.
